多點位移計

一、 用途

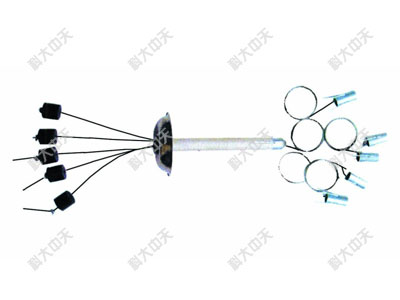

DWG-5型多點位移計是我公司生產(chǎn)的檢測頂板巖層分離時所產(chǎn)生位移的專用儀器。主要適用于采用錨桿、錨索支護的巷道頂板及需要測量頂板位移的工作面。

二、 安裝步驟

1、用相應鉆頭在頂板上打孔至預定深度，用端部帶槽的安裝桿將上部錨固器推至所需要的深度，輕拉一下細鋼絲繩確認錨固器已固定住，安裝時根據(jù)錨固器編號順序安裝。

2、安裝托盤

3、固定重錘，防止重錘鋼絲繩纏繞

三、 技術特點

DWG-5型多點位移計重量輕、體積小、便于攜帶、安裝方便、靈敏度高、顯示直觀，大大減少了視覺誤差

四、 技術要求

該多點位移計鉆孔直徑28.鋼絲繩長為10米

使用時，鋼絲繩長度可自行調(diào)整
